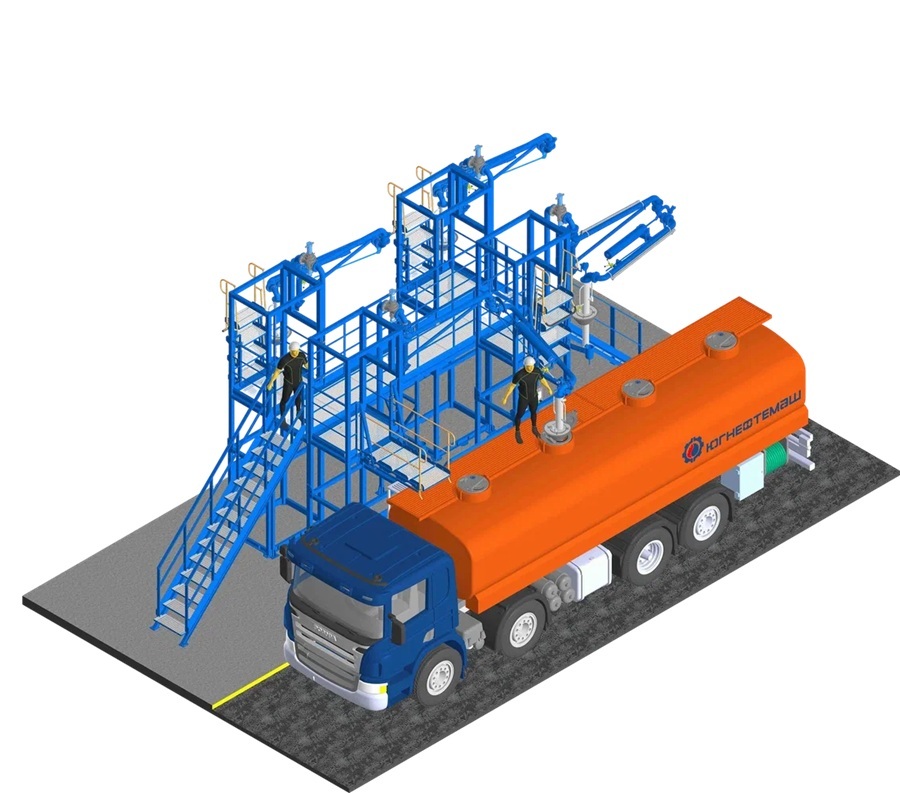

Устройства для налива / слива автомобильных цистерн (АСН)
Устройства типа АСН предназначены для верхнего налива и нижнего слива / налива нефти и нефтепродуктов, а также агрессивных и неагрессивных жидкостей в автоцистерны. Устройства используются в нефтяной, нефтегазохимической и химических отраслях промышленности.

Устройства типа АСН просты в управлении подходят для горловин любых диаметров, систем запирания и углов открытия крышек. Изготавливаются в двух конструктивных исполнениях - консоль и стояк.

Исполнение стояк подразумевает устройство налива с собственной опорной стойкой и фундаментной плитой для крепления на подготовленный фундамент предполагаемого поста налива.

Исполнение консоль применяется в случаях крепления устройства к существующим металлоконструкциям (эстакада, мачта, колонна). Исходя из требований к установке подвод продукта может быть, как сверху, так и снизу.


Для уравновешивания устройств типа АСН могут быть применены: система противовесов или пружинный балансир.

Система противовесов для уравновешивания АСН позволяет без усилий осуществлять управление устройством. Настройка данной системы отличается простотой в сравнении с аналогичными устройствами уравновешивания.

Пружинный балансир для уравновешивания АСН позволяет уменьшить габарит устройства налива при этом, сохранив надёжное и легкое управление и облегчить процесс приведения устройства в рабочее положение.
Устройства оборудованы механизмом фиксации в рабочем положении, при осуществлении операций исключают самопроизвольное движение механизмов.

.
Устройства могут быть оснащены как цельной наливной трубой, так и телескопической. Выдвижной телескопический наконечник, обеспечивает длину необходимую для безопасного контакта с днищем любой автоцистерны или расстояние от конца наливного устройства до нижней образующей цистерны, не превышало 200 мм.

Наконечник выполнен из не искрящего материала, и его конструкция исключает падение и разбрызгивание струи продукта в начале операции налива. Так же в комплекте устройств возможно использование переходного конуса, который учитывает многообразие диаметров горловин автоцистерн. Безопасность процесса налива продуктов обеспечивается датчиком предельного (аварийного) уровня заполнения автомобильной цистерны, который обеспечивает исключения перелива рабочей среды через край горловины цистерны.
Легкое перемещение устройств без перекосов обеспечивается трехрядными шарнирами. Две шариковые дорожки и одна роликовая, обеспечивающие легкое перемещение устройств без перекосов в течении всего срока службы, роликовая дорожка воспринимает значительные боковые усилия, что позволяет значительно увеличить срок службы шарнира до его замены.

Конструкция наливных устройств обеспечивает полное освобождение наливной трубы от продукта и исключает возможность его пролива на цистерну при окончании налива. Сбор капель и возможных остатков нефтепродуктов из наливного устройства, находящегося в гаражном положении, осуществляется в каплесборник.
Устройства нижнего слива / налива типа АСН-Н предназначены для герметизированного нижнего налива / слива нефти и нефтепродуктов в автомобильные цистерны. АСН-Н подключается с помощью муфты API 1004, CamLock, KAMVALOK, ПВС и других типов к клапану автоцистерны, пароотводящий рукав присоединяется к клапану отвода паров. Устройства нижнего слива / налива являются полностью герметичными, что исключает потерю продукта из-за улетучивания паровоздушной смеси. Они также позволяет осуществлять налив одновременно в несколько отсеков цистерны, что существенно экономит время простоя автоцистерны под наливом.


Устройства имеют несколько уровней автоматизации в зависимости от выдвигаемых требований к способу управления наливом:

· Без управления – устройство не имеет никакой запорной или регулирующей арматуры.
· Ручное прекращение – устройство комплектуется дисковым затвором непосредственно на устройстве налива или запорной арматурой, устанавливаемой перед устройством;
· Автоматическое прекращение налива – устройство комплектуется клапаном запорным наливным ДКП-80/1, который работает без использования электричества;
· Система управления на базе программируемого логического контроллера и электроуправляемой запорной арматуры;
· Коммерческий учет отгружаемых продуктов по объему и (или) массе.



Условное обозначение устройства верхнего налива АСН формируется согласно приведенной ниже таблицы.

Пример записи условного обозначения устройств типа АСН:
- устройство для налива дизельного топлива в автомобильные цистерны с условным проходом 100мм, консольного исполнения, подводящий трубопровод сверху, устройство с противовесом, герметизированный налив, автоматическое регулирование налива, тип выпуска наконечника - телескопический, гибкий рукав отвода паров, электрическое регулирование, с двумя датчиками уровня жидкости:
АСН-100-К-В-П-ГН-АР-ТТ-ГР-Э-2



Условное обозначение устройства нижнего налива / слива АСН формируется согласно приведенной ниже таблицы:
Пример записи условного обозначения устройства типа АСН для нижнего слива:
- устройство для налива светлых нефтепродуктов в автомобильные цистерны с условным проходом 100мм, с гибким рукавом и муфтой API:
АСН-100-Н-ГР-А
